Um einen Schrittmotor als Drehgeber zu benutzen bedarf es nur einer sehr kleinen Schaltung.
Diese Schaltung gibt am Ausgang das A/B Drehgeber Signal aus, welches dann mit z.B. einem Microcontroller ausgewertet werden kann.
Die wenigen Bauteile passen ohne Probleme auf eine 40x40mm große Platine, welche dann mit Abstandsbolzen hinter einen Schrittmotor montiert werden kann.

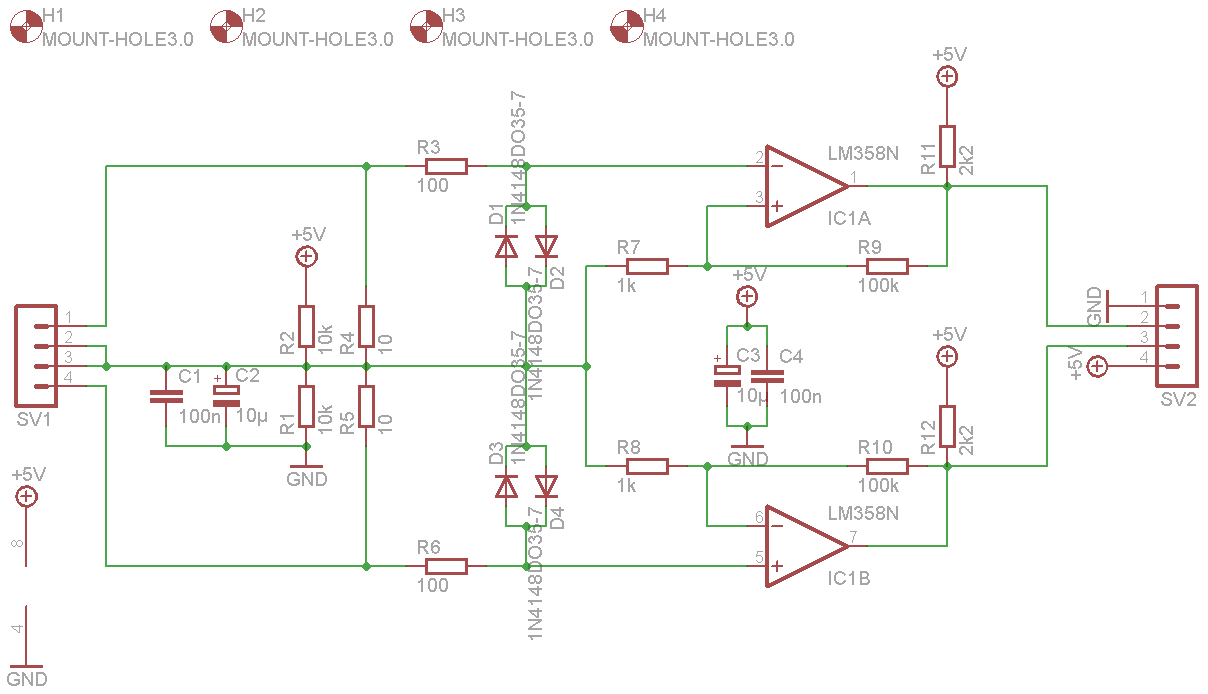

Schaltung:

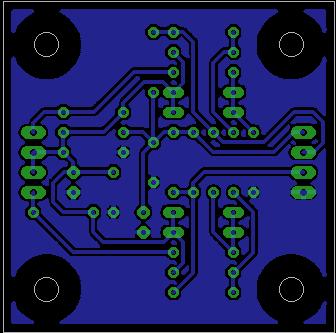

Platine:
Die Schaltung und das Layout gibt es hier:
 |
 |

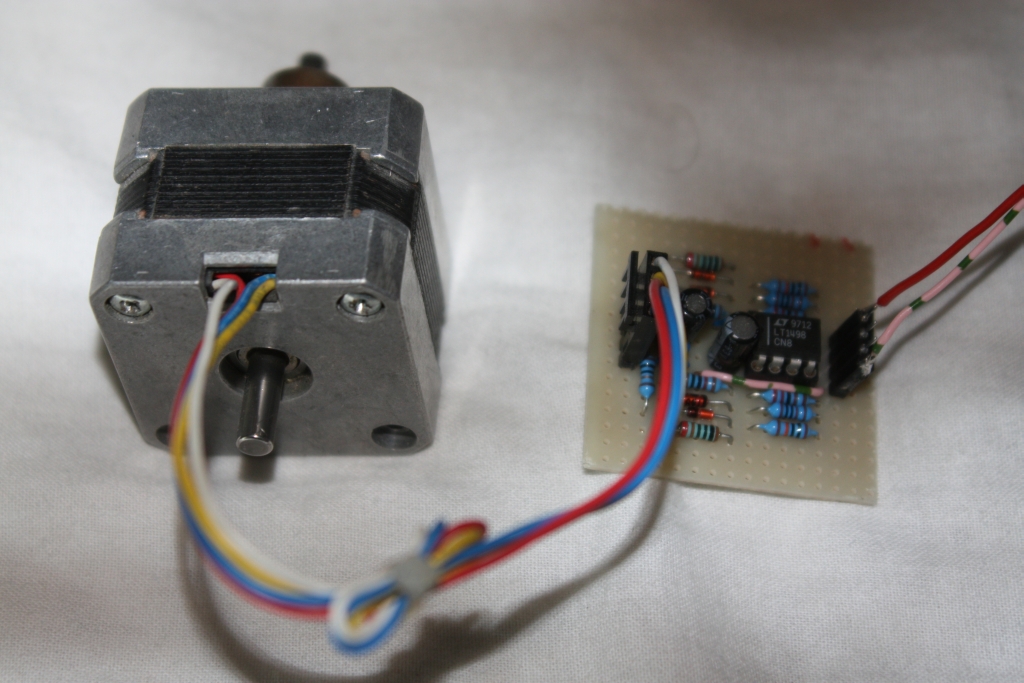

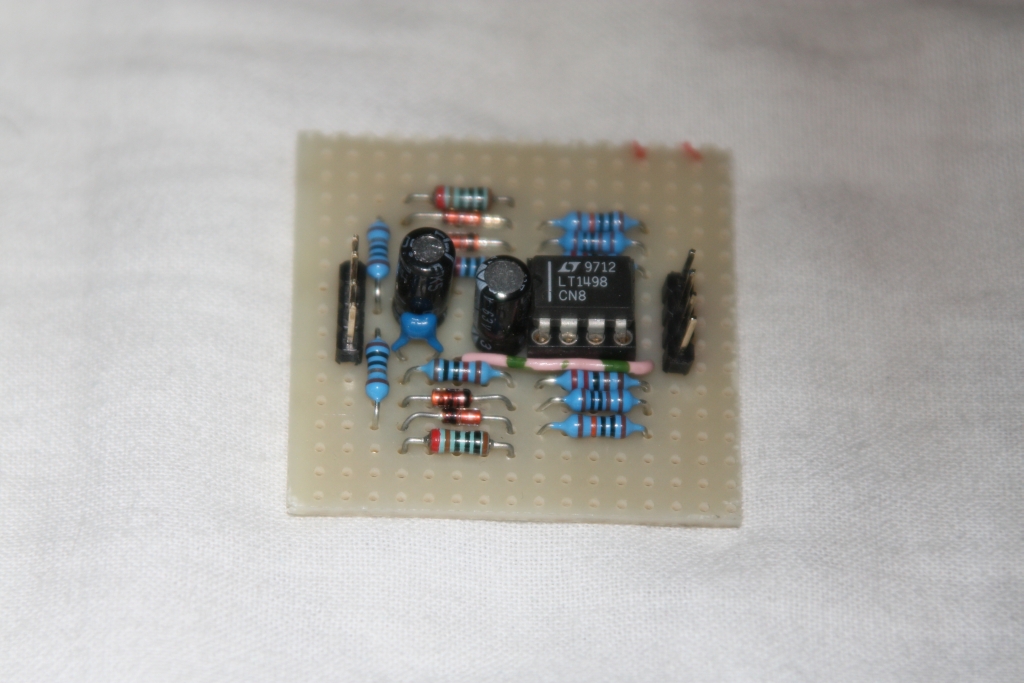

| Die Schaltung als Lochrasteraufbau. Links der Motoranschluss und rechts die Versorgungsspannung und die Ausgangssignale. | Das komplette Drehgebersystem. Der Motor kommt an die Schaltung und diese wird dann an eine Anzeige oder Steuerung angeschlossen. |
