DMX LED Dimmer (Übersicht)

Veröffentlicht in DMX

Nicht nur Lampen, sondern auch LEDs kann man per DMX dimmen.Funktionsprinzip der Treiber und Dimmer Kette
LEDs kommen im Bereich der Beleuchtung, insbesondere auf Bühnen, wo DMX seinen Einsatz findet, immer mehr.

Die LEDs werden per PWM (Pulsweitenmodulation) gedimmt. Die FETs (Leistungstransistoren) in der Schaltung sind N-Kanal FETs, d.h. dass der Dimmer zwischen die LED und die Masse der Versorgung eingebaut werden muss.

Solche leistungsstarken LEDs werden meistens mit Konstantstrom betrieben, dadurch wird noch ein sogenannter LED Treiber benötigt, der den Strom der LED regelt. Es kann auch eine Konstantspannung an die LED angelegt werden. (Der DMX LED Dimmer ist kein LED Treiber!) Im einfachsten Fall kann der LED Treiber ein Widerstand in Reihe zur LED sein.

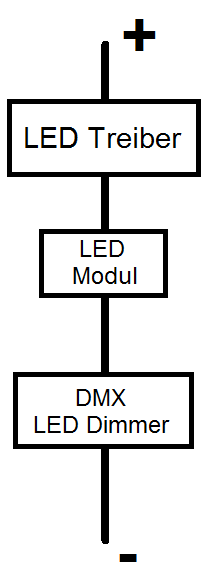

Rechts ist das Prinzip der Treiber und Dimmer Kette zu sehen.


Es gibt mehrere Version zur Auswahl:
