uHaus - Gesamtsystem

Veröffentlicht in Allgemein

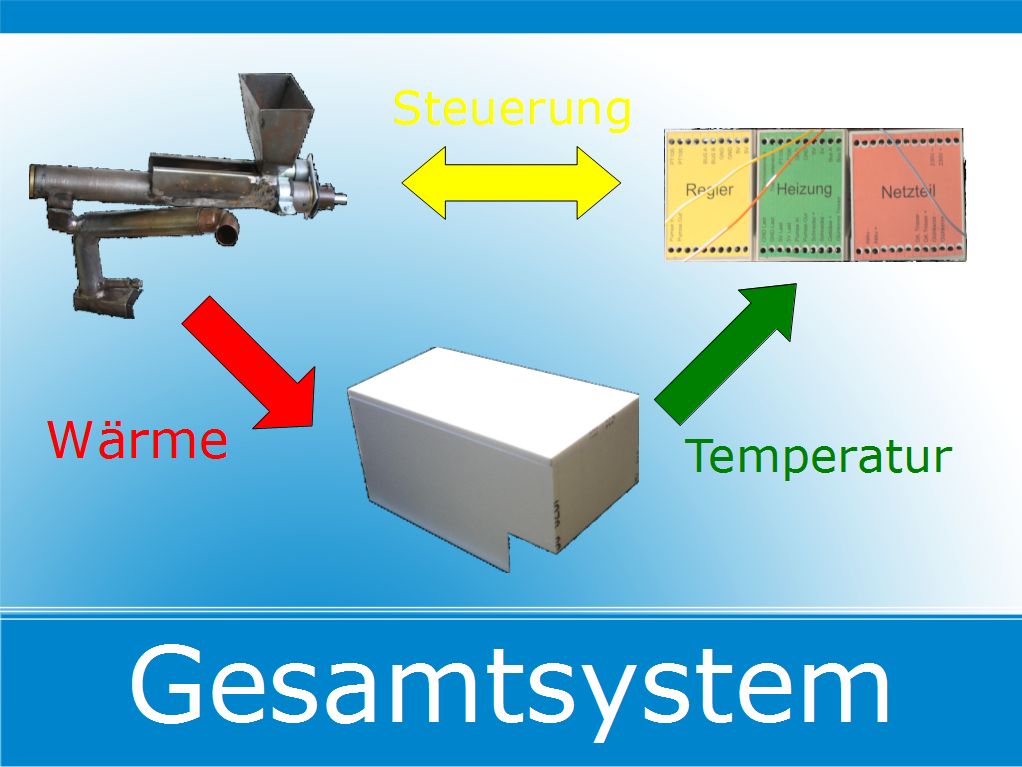

Gesammtsystem BeziehungenHier rechts sieht man eine Folie aus dem Vortrag vor den Lehrern über das Projekt auf dem die Beziehungen zwischen den einzelnen Bestandteilen des Projektes zu sehen sind.

Die Heizungssteuerung (das grüne Modul) kümmert sich um die Heizung, das gelbe Modul ist der Temperaturregler für das Styroporhaus und das Rote die Spannungsversorgung für die gesamte Elektronik.

Die Heizung gibt über den Heizungskreislauf die Wärme an den Raum im Innern des Styroporhauses ab.

Der Temperaturregler misst die Temperatur im Innern des Hauses und regelt je nach dem die Durchflussmenge durch den Heizkörper
